MCB против MCCB: 5 ключевых отличий, которые вы должны знать

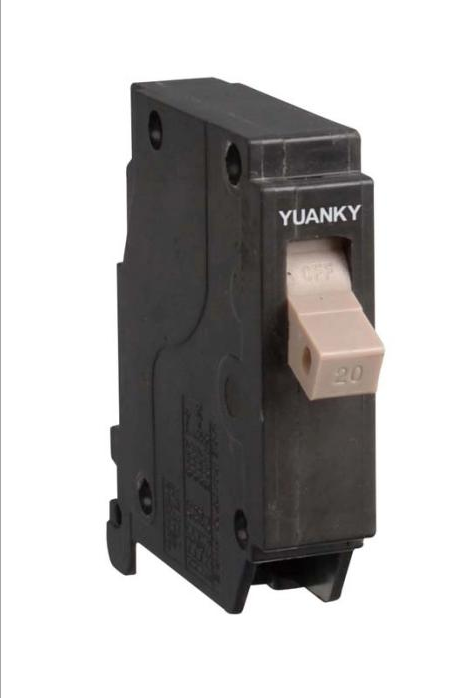

Что такое MCB?

А Миниатюрный автоматический выключатель (MCB) — электрический выключатель с автоматическим управлением, предназначенный для защиты электрических цепей от повреждений, вызванных перегрузкой по току или короткими замыканиями. MCB широко используются в жилых, коммерческих и легких промышленных условиях. Обычно они выдерживают ток до 100–125 А , компактны и имеют фиксированные характеристики термомагнитного срабатывания, классифицированные как кривые B, C или D, для работы с различными типами нагрузок. Автоматические выключатели обычно монтируются на DIN-рейки для облегчения установки и замены. Их отключающая способность обычно составляет от 6 до 15 килоампер (кА)..

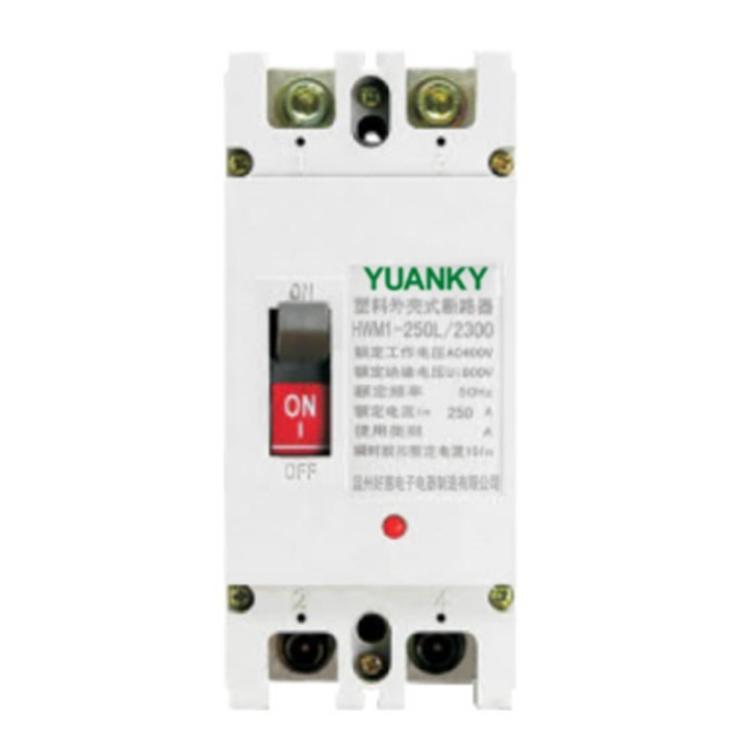

Что такое MCCB?

А Автоматический выключатель в литом корпусе (MCCB) обеспечивает более высокий уровень защиты по сравнению с автоматическими выключателями, предназначенными для работы с более высокими токами и более требовательными промышленными приложениями. MCCB подходят для промышленных распределительных сетей , защиты двигателей и главных силовых панелей . Они поддерживают регулируемые настройки срабатывания (тепловые, магнитные или электронные), что позволяет выполнить точную настройку в соответствии с конкретными требованиями защиты. MCCB обычно выдерживают ток в диапазоне от 16 до 1600 ампер или выше , при этом отключающая способность часто превышает 15 кА, вплоть до 100 кА или более . В отличие от автоматических выключателей, автоматические выключатели более громоздкие и устанавливаются на электрических панелях, а не на DIN-рейках.

Почему важно знать разницу

Выбор правильного типа автоматического выключателя имеет решающее значение для безопасности, надежности системы и соответствия электрическим стандартам. Использование автоматического выключателя там, где он необходим (или наоборот), может привести к повреждению оборудования, пожару или дорогостоящему простою. Понимание различий помогает электрикам, инженерам и руководителям объектов принимать обоснованные решения, соответствующие их конкретным потребностям.

MCB против MCCB: 5 ключевых отличий

Сравнивая MCB и MCCB , важно понимать пять ключевых технических и функциональных различий, которые их отличают. К ним относятся их текущие номинальные характеристики и диапазон применения, , отключающая способность, , характеристики отключения, , физический размер и способ установки , а также сценарии затрат и использования . Знание того, чем различаются эти факторы, поможет вам выбрать правильный автоматический выключатель для вашей конкретной электрической системы — будь то жилая установка или промышленная энергосеть.

Отличие 1: Номинальный ток и типичные области применения

l Автоматический выключатель: подходит для токов до 100–125 А , обычно используется в жилых домах, офисах и небольших коммерческих объектах . Автоматические выключатели защищают ответвленные цепи, такие как освещение и небольшие бытовые приборы.

l MCCB: выдерживает гораздо большие токи, от 16 А до 1600 А и более, используемые на промышленных предприятиях, в главных распределительных щитах, центрах управления двигателями и крупных коммерческих установках.

Отличие 2: прерывающая (разрывная) способность

l MCB: отключающая способность обычно до 6–15 кА при номинальном напряжении, что соответствует типичным уровням аварий в жилых помещениях.

l MCCB: рассчитан на гораздо более высокие токи повреждения, часто в диапазоне от 15 до 100 кА или более , что необходимо для промышленных сред с большим потенциалом повреждения.

Отличие 3: характеристики срабатывания и возможности регулировки

l MCB: поставляется с фиксированными настройками отключения в зависимости от типа кривой (B, C, D). Эти кривые определяют, насколько быстро автоматический выключатель срабатывает в условиях перегрузки или короткого замыкания. Настройки отключения MCB изменить нельзя.

l MCCB: Обеспечивает регулируемые настройки отключения, включая тепловые (перегрузка), магнитные (короткое замыкание) и иногда электронные расцепители. Это позволяет настраивать защиту конкретного оборудования или координировать работу с другими защитными устройствами в системе.

lc MCB: Компактный и легкий, предназначен для монтажа на DIN-рейку внутри потребительских устройств или распределительных щитов. Автоматические выключатели легко заменяются и обычно имеют ручной тумблер.

l MCCB: более крупный, тяжелый и заключен в литой изолирующий корпус, обычно устанавливается на щитах или распределительных устройствах. MCCB могут поддерживать дистанционное управление (например, шунтовые расцепители или моторные приводы) для улучшения контроля и безопасности.

Отличие 5: соображения стоимости и вариантов использования

l MCB: более экономичный и простой в установке; идеально подходит для небольших цепей с ограниченным риском тока повреждения. Часто выбирается для жилой проводки и небольших коммерческих зданий.

l MCCB: более высокая первоначальная стоимость, но обеспечивает большую защиту и гибкость для сложных, тяжелых промышленных энергосистем. Обычно встречается на заводах, в центрах обработки данных и в крупных распределительных сетях.

Сводная таблица

Особенность	МКБ	MCCB
Текущий рейтинг	До 100–125 А	от 16 А до 1600+ А
Прерывающая способность	6–15 кА	15–100 кА или выше
Настройки поездки	Фиксированный (кривые B, C, D)	Регулируемый (тепловой, магнитный, электронный)
Размер и монтаж	Компактный, на DIN-рейку	Большой, для монтажа на панели
Дистанционное управление	Нет	Да (необязательно)
Типичные применения	Жилой, легкий коммерческий	Промышленное и коммерческое распределение электроэнергии
Расходы	Ниже	Выше

---

Заключение

И MCB, и MCCB играют жизненно важную роль в защите цепей. MCB превосходно подходят для простых слаботочных приложений с фиксированными потребностями в защите. Напротив, MCCB обеспечивают настраиваемую высокопроизводительную защиту, необходимую для промышленных сред. Правильный выбор обеспечивает безопасность, сокращает время простоя и соответствует электротехническим нормам.

Для надежной электрической защиты продукты YUANKY MCB и MCCB обеспечивают превосходную долговечность, точность срабатывания и универсальность применения в жилых, коммерческих и промышленных условиях. Автоматические выключатели YUANKY, разработанные для обеспечения оптимальной безопасности и надежности, помогают предотвратить перегрузки и короткие замыкания, обеспечивая вам спокойствие и бесперебойное питание. Доверьте YUANKY высококачественные решения по защите цепей, адаптированные к вашим потребностям.

Добро пожаловать, чтобы узнать больше или связаться с нами по адресу Свяжитесь с нами для получения профессиональной поддержки и информации о продуктах.

Часто задаваемые вопросы

В1: Может ли MCCB заменить MCB?
Технически да, но обычно это непрактично из-за размера и стоимости. MCCB рассчитаны на большие нагрузки и настройки.

Вопрос 2: Поддерживают ли MCCB дистанционное отключение?
Да, многие автоматические выключатели поставляются с дополнительными катушками дистанционного отключения или моторными приводами.

Вопрос 3: Всегда ли MCCB лучше, чем MCB?
Не обязательно; это зависит от приложения. Для легких нагрузок автоматические выключатели эффективны и экономичны.
