دليل قاطع الدائرة الصناعية: الاختيار والتطبيقات والصيانة
1. ما هو قاطع الدائرة الصناعية؟
قاطع الدائرة الصناعية هو جهاز حماية كهربائية حاسمة مصمم لمقاطعة تدفق التيار في الأنظمة الكهربائية الصناعية عند حدوث أخطاء مثل الأحمال الزائدة أو الدوائر القصيرة أو الأخطاء الأرضية. إنه بمثابة حاجز أمان ، ويمنع أضرار المعدات ، والحرائق الكهربائية ، والمخاطر المحتملة للموظفين في البيئات الصناعية. تم تصميم هذه الأجهزة القوية للتعامل مع التيارات العالية ، والتي تتراوح من مئات إلى آلاف أمبير ، وهي مبنية بمواد متينة لتحمل الظروف الصارمة للمصانع ومحطات الطاقة والمرافق الشاقة.
الاختلافات بين الكسور الصناعية والسكنية كبيرة ، ناتجة عن بيئات التطبيق المميزة. تم تصميم قواطع الدوائر الصناعية لجهد أعلى بكثير والتصنيفات الحالية مقارنة بتلك السكنية. عادةً ما تتعامل قواطع سكنية تصل إلى 240 فولت و 200 أمبير ، في حين يمكن أن تعمل النماذج الصناعية في الفولتية التي تتجاوز 1000 فولت وتيارات تصل إلى 6300 أمبير أو أكثر. يكمن الاختلاف الرئيسي الآخر في بنائهم: تم تصميم قواطع الصناعية لمقاومة الاهتزازات ، ودرجات الحرارة القصوى ، والغبار ، والرطوبة - في المرافق الصناعية. من ناحية أخرى ، فإن القواطع السكنية هي أبسط في التصميم ، مخصصة للبيئات المنزلية المستقرة المنخفضة الضغط مع الحد الأدنى من التعرض للعناصر القاسية.

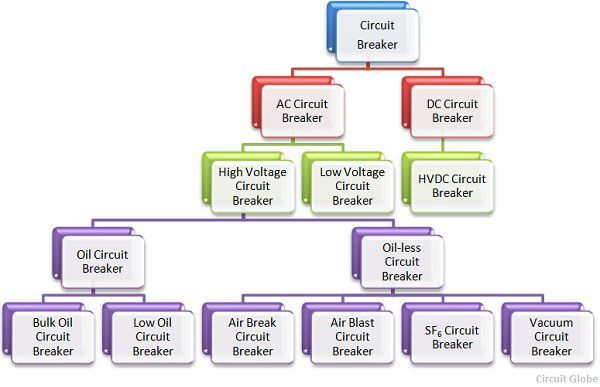

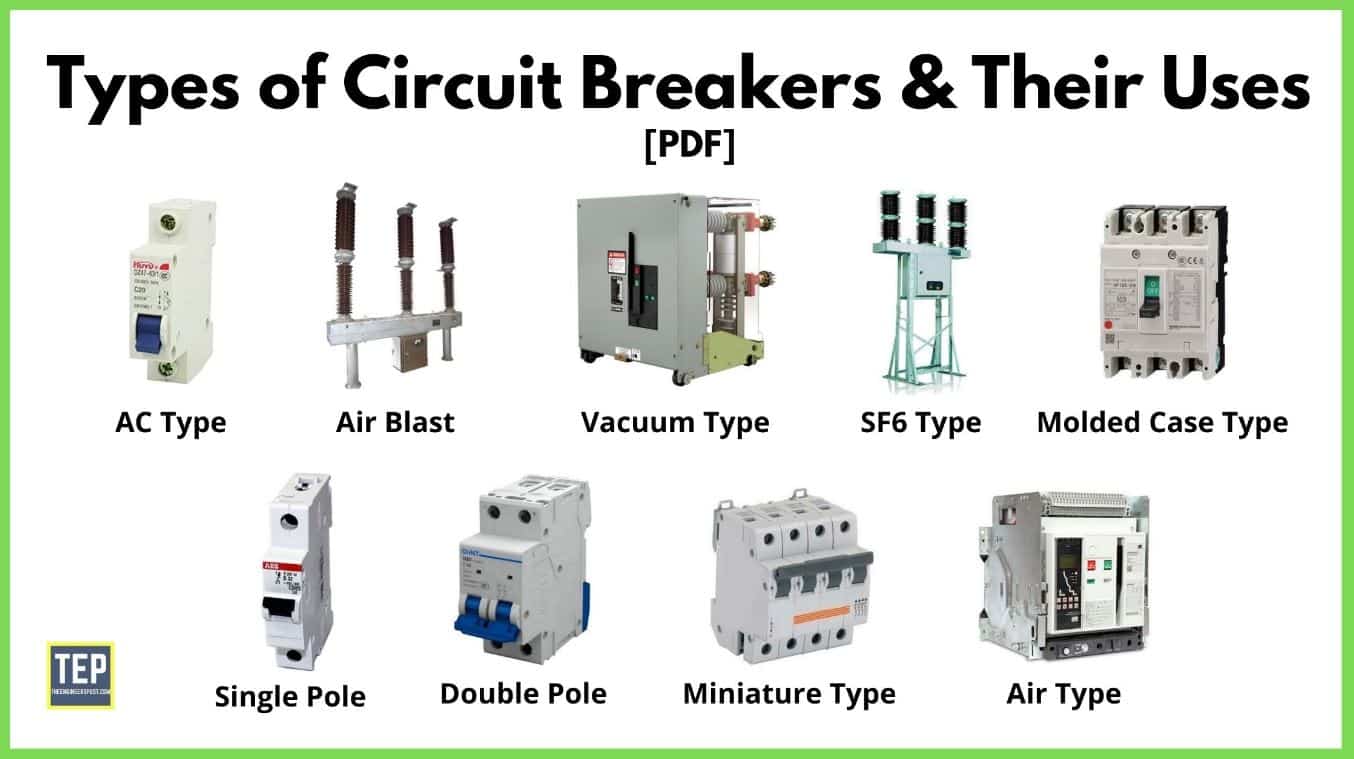

2. الأنواع الرئيسية من قواطع الدوائر الصناعية

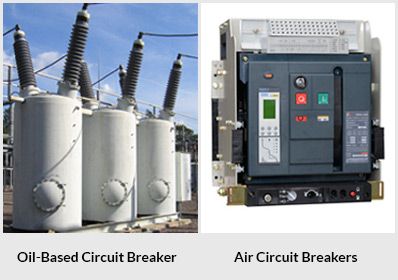

نظرة عامة على قاطع دائرة الهواء (ACB)
تستخدم قواطع الدائرة الهوائية (ACBS) الهواء المضغوط لإطفاء الأقواس التي تشكلت أثناء انقطاع الدائرة. يتم استخدامها على نطاق واسع في الأنظمة الصناعية منخفضة الجهد مع الفولتية تصل إلى 1000 فولت وتيارات تتراوح من 630A إلى 6300A. تشتهر ACBs بقدراتها العالية ، مما يجعلها مناسبة لمجالس التوزيع الرئيسية في المصانع ومراكز البيانات والمباني التجارية الكبيرة. يسمح تصميمها المعياري بسهولة الصيانة والتوسع ، وغالبًا ما تأتي مع ميزات متقدمة مثل إعدادات الرحلة القابلة للتعديل وجهات الاتصال الإضافية للمراقبة عن بُعد.
قاطع دائرة الفراغ (VCB) في الاستخدام الصناعي
تستخدم قواطع دائرة الفراغ (VCBS) فراغًا كوسيلة تبريد القوس ، والتي توفر خصائص عزل ممتازة. وهي مثالية لتطبيقات الجهد المتوسط (تصل إلى 36 كيلو فولت) والتي توجد عادة في أنظمة نقل الطاقة وتوزيعها ، وكذلك النباتات الصناعية ذات المتطلبات عالية الجهد. تتمتع VCBs بعمر خدمة طويل ، وتتطلب الحد الأدنى من الصيانة ، وهي صديقة للبيئة لأنها لا تستخدم النفط أو الغاز لانقراض القوس.
قاطع دائرة العلبة المقولبة (MCCB) للأحمال الثقيلة
يتم إرفاق قواطع دائرة العلبة المقولبة (MCCBs) في مساكن بلاستيكية مقولبة ، مما يوفر الحماية من الغبار والرطوبة والأضرار المادية. وهي مصممة لتطبيقات الجهد المنخفض إلى المتوسط (حتى 1000 فولت) ويمكنها التعامل مع التيارات من 10 أ إلى 2500 أ ، مما يجعلها مناسبة لحماية الأحمال الثقيلة في الآلات الصناعية ومراكز التحكم في المحركات ولوحات التوزيع. توفر MCCBS إعدادات رحلة قابلة للتعديل ، مما يسمح بالتخصيص بناءً على متطلبات التحميل المحددة ، وهي متوفرة في مجموعة متنوعة من الأحجام والتكوينات لتلبية احتياجات التثبيت المختلفة.
3. كيفية اختيار قاطع الدائرة الصناعية المناسبة
العوامل التي يجب مراعاتها: الجهد واليار والكسر القدرة
عند اختيار قاطع الدائرة الصناعية ، فإن العوامل الأولى التي يجب مراعاتها هي الجهد والتصنيفات الحالية للنظام الكهربائي الذي سيحميه. يجب أن يتطابق تصنيف جهد الكسارة أو يتجاوز جهد النظام لضمان تشغيل آمن. وبالمثل ، يجب أن يكون التصنيف الحالي كافياً للتعامل مع الحد الأقصى للتيار المستمر للدائرة ، مع هامش أمان لحساب الأحمال الزائدة المؤقتة. يعد كسر القدرة ، أو الحد الأقصى للتيار الذي يمكن أن يقاطعه الكسارة بأمان ، عاملًا مهمًا آخر. يجب أن يكون أكبر من تيار الدائرة القصيرة المحتملة عند نقطة التثبيت لمنع الأضرار التي لحقت بالكسر والنظام في حالة دائرة قصيرة.
معايير IEC مقابل UL لقواطع الدوائر الصناعية
يعد فهم الفرق بين معايير IEC (اللجنة الكهربية الدولية) ومعاملات UL (مختبرات الاكتتاب) ضروريًا عند اختيار قاطع الدائرة الصناعية ، وخاصة للمشاريع الدولية. يتم تبني معايير IEC على نطاق واسع في أوروبا وآسيا وأجزاء أخرى من العالم ، في حين أن معايير UL سائدة في أمريكا الشمالية. تكمن الاختلافات الرئيسية في طرق الاختبار ومتطلبات الأداء والعلامة. على سبيل المثال ، يتم اختبار قواطع IEC لسعة كسر الدائرة القصيرة في عوامل الطاقة المختلفة ، في حين يتم اختبار قواطع UL لمقاطع التصنيف في فولتية محددة. من المهم اختيار الكسارة التي تتوافق مع المعايير ذات الصلة للمنطقة التي سيتم استخدامها لضمان التوافق والسلامة.
اختيار قواطع الدوائر للبيئات القاسية
في البيئات الصناعية القاسية ، مثل تلك التي لديها درجات حرارة عالية أو رطوبة أو غبار أو اهتزاز أو مواد تآكل ، يجب أخذ اعتبارات خاصة عند اختيار قاطع الدائرة. ابحث عن قواطع مع حاويات وعرة توفر الحماية ضد هذه العناصر ، مثل تصنيفات NEMA 4X أو IP66 لمقاومة الماء والغبار. بالنسبة للبيئات ذات درجة حرارة عالية ، اختر قواطع مع نطاق درجة حرارة تشغيل واسعة ، عادة ما يصل إلى 60 درجة مئوية أو أعلى. تعتبر الكسور المقاومة للاهتزاز ضرورية في تطبيقات مثل مصانع التصنيع ذات الآلات الثقيلة ، حيث يمكنها تحمل الاهتزاز المستمر دون تعطل. بالإضافة إلى ذلك ، قد تتطلب البيئات المسببة التآكل قواطع مع مكونات من الفولاذ المقاوم للصدأ أو الطلاء الخاص لمنع الصدأ والتدهور.
4. تطبيقات قواطع الدوائر الصناعية في النظم الكهربائية

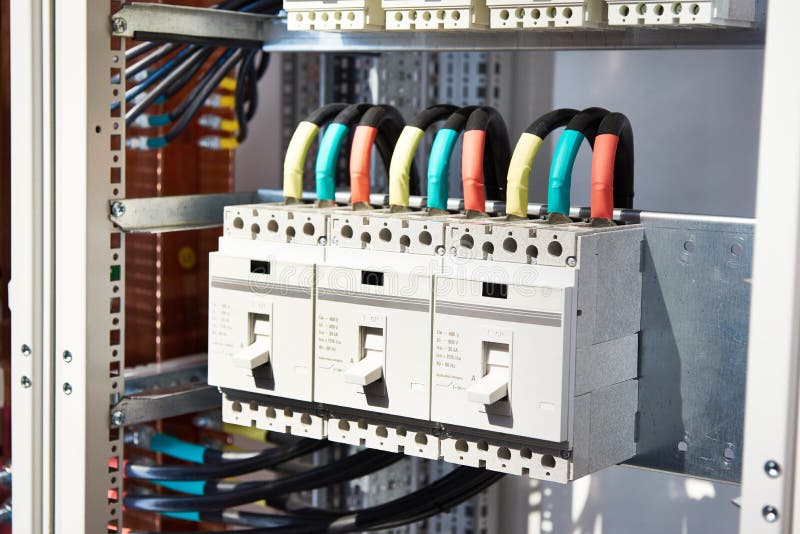

لوحات الألواح الصناعية وحماية الدائرة
تعمل لوحات الألواح الصناعية كنقطة توزيع مركزية للطاقة الكهربائية في المنشآت الصناعية ، كما أن قواطع الدوائر الصناعية هي عنصر رئيسي في هذه اللوحات. يتم استخدامها لحماية الدوائر الفردية داخل اللوحة ، مما يمنع الأحمال الزائدة والدوائر القصيرة من التأثير على النظام الكهربائي بأكمله. في لوحات الألواح الصناعية ، غالبًا ما يتم استخدام مجموعة من MCCBs و ACBS ، مع حماية MCCBs دوائر الفروع الفردية و ACBs بمثابة الكسارة الرئيسية للوحة. يوفر هذا التكوين حماية موثوقة وانتقائية ، مما يضمن فصل الدائرة المتأثرة فقط في حالة حدوث خطأ ، مما يقلل من التوقف عن العمل والتعطيل في العمليات.
Breakers للتصنيع والمرافق ومحطات الطاقة
تعتمد مرافق التصنيع على قواطع الدوائر الصناعية لحماية مجموعة واسعة من المعدات ، بما في ذلك المحركات والمضخات والناقلات وآلات المعالجة. يجب أن تتعامل هذه الكسارة مع التيارات العالية للمحركات والأحمال المختلفة لعمليات التصنيع. في المرافق ، مثل محطات معالجة المياه ومياه الصرف الصحي ، يتم استخدام قواطع الدوائر لحماية المضخات والضواغط والمعدات الكهربائية الأخرى ، مما يضمن تشغيل بنية تحتية حرجة. تتطلب محطات الطاقة ، على حد سواء للوقود الأحفوري والطاقة المتجددة ، قواطع دوائر عالية الجهد ، مثل VCBs ، لحماية المولدات والمحولات وخطوط النقل ، وضمان توليد وتوزيع الكهرباء الآمن والفعال.
قواطع الدوائر في لوحات الأتمتة والتحكم
تعد لوحات الأتمتة والتحكم ضرورية في المرافق الصناعية الحديثة ، مما يتيح أتمتة عمليات التصنيع والتحكم في المعدات المختلفة. تلعب قواطع الدوائر الصناعية دورًا حيويًا في هذه اللوحات ، وحماية المكونات الإلكترونية الحساسة ، مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) ، والمحركات ، وأجهزة الاستشعار ، من الأعطال الكهربائية. يتم استخدام MCCBs بشكل شائع في لوحات الأتمتة نظرًا لحجمها المدمج ، وإعدادات الرحلة القابلة للتعديل ، والأداء الموثوق به. أنها توفر الحماية من الأحمال الزائدة والدوائر القصيرة ، وضمان التشغيل السلس لنظام التشغيل الآلي ومنع الأضرار التي لحقت المعدات الإلكترونية باهظة الثمن.
5. القضايا الشائعة مع قواطع الدوائر الصناعية
لماذا رحلة قواطع الدوائر الصناعية بشكل متكرر
يعد التعثر المتكرر لقواطع الدوائر الصناعية مشكلة شائعة يمكن أن تعطل العمليات وتشير إلى المشكلات الأساسية في النظام الكهربائي. أحد الأسباب الرئيسية هو التحميل الزائد ، حيث يتجاوز التيار المتدفق عبر الدائرة التيار المقنن للكسارة. يمكن أن يحدث هذا بسبب إضافة الكثير من الأجهزة إلى الدائرة ، أو قطعة من المعدات التي تعطل التيار المفرط ، أو زيادة مؤقتة في التيار أثناء بدء التشغيل. الدوائر القصيرة هي سبب آخر ، يحدث عندما تتلامس الأسلاك الحية مع بعضها البعض أو مع الأرض ، مما يخلق مسارًا من المقاومة المنخفضة ويتسبب في تدفق تيار كبير. يمكن أن تتلامس الأعطال الأرضية ، حيث يتلامس السلك الحي مع سطح مؤرض ، من الرحلة. بالإضافة إلى ذلك ، يمكن أن تؤدي مكونات الكسارة البالية أو التالفة ، مثل جهات الاتصال ، إلى التعثر المتكرر.
استكشاف الأخطاء وإصلاحها الحمولة الزائدة والدوائر القصيرة والأخطاء

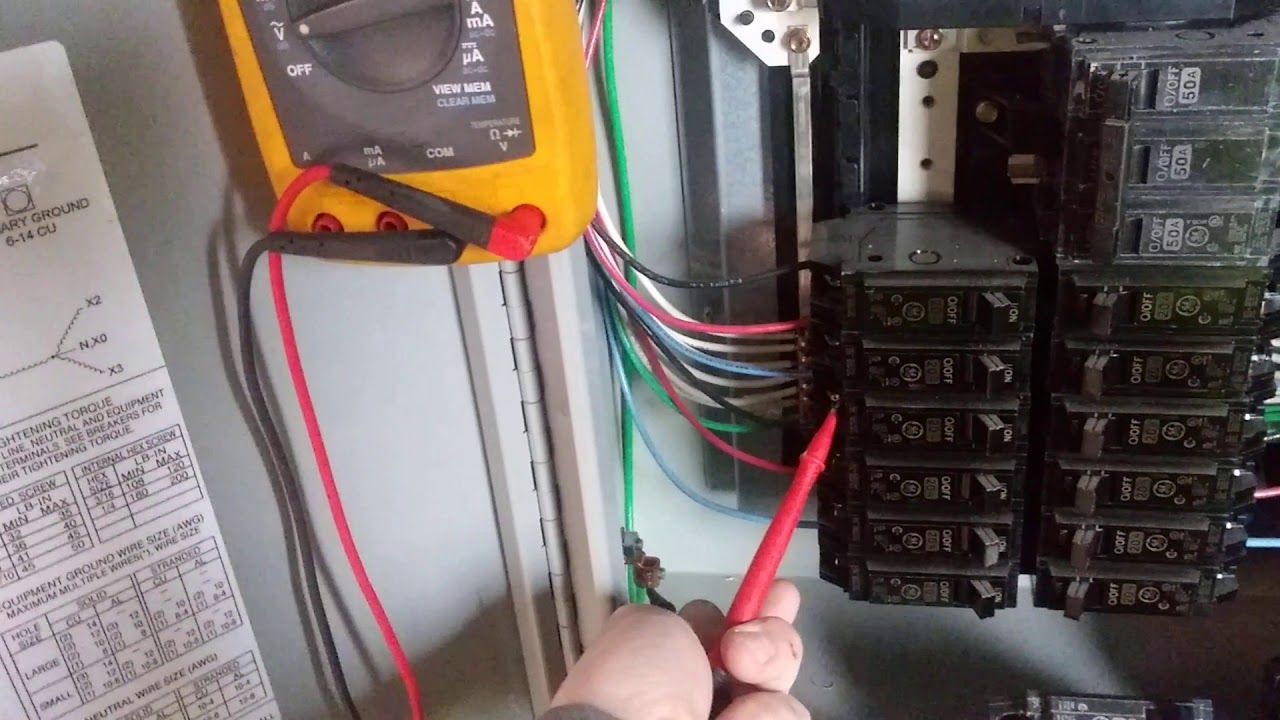

عند استكشاف الأخطاء وإصلاحها ، ابدأ عن طريق التحقق من إجمالي السحب الحالي للدائرة باستخدام مقياس المشبك. إذا تجاوز تصنيف Breaker ، حدد أي أجهزة غير ضرورية وإزالتها أو استبدال الكسارة بتصنيف أعلى إذا كانت الدائرة مصممة للتعامل معها. بالنسبة للدوائر القصيرة ، افحص الأسلاك للتلف ، مثل الأسلاك المتوترة أو المكشوفة ، وتحقق من اتصالات فضفاضة. يمكن أن تسبب المعدات المعيبة أيضًا دوائر قصيرة ، لذا افصل كل جهاز واحد تلو الآخر للعثور على المصدر. يمكن اكتشاف أخطاء الأرض باستخدام اختبار مقاطع دائرة الصدع الأرضي (GFCI) أو عن طريق فحص العزل التالف الذي قد يسمح للتيار بالتسرب إلى الأرض. في بعض الحالات ، قد تكون هناك حاجة إلى كهربائي محترف لاستخدام معدات متخصصة لتحديد موقع الخطأ وإصلاحه. من المهم معالجة هذه المشكلات على الفور لمنع الأضرار التي لحقت النظام الكهربائي وضمان سلامة الموظفين.
6. صيانة واختبار قاطع الدائرة الصناعية

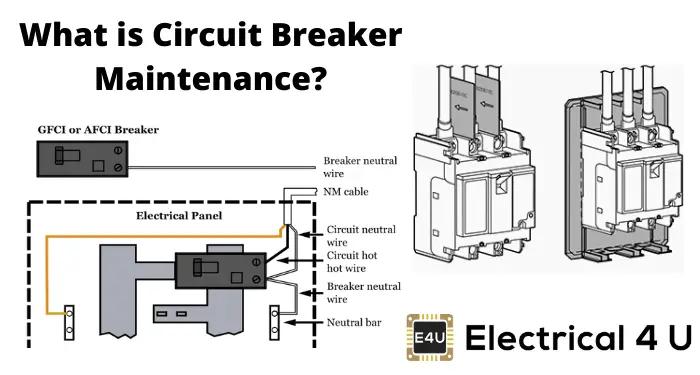

نصائح الصيانة الروتينية لـ MCCB/ACB/VCB
تعد الصيانة الروتينية ضرورية لضمان تشغيل قواطع الدوائر الصناعية الموثوقة ، بما في ذلك MCCBs و ACBS و VCBs. بالنسبة إلى MCCBs ، تتضمن الصيانة المنتظمة تنظيف المظهر الخارجي والداخلي للكسارة لإزالة الغبار والحطام ، وفحص جهات الاتصال للارتداء والأضرار ، والتحقق من تشغيل آلية الرحلة. تزييت الأجزاء المتحركة حسب الحاجة لضمان التشغيل السلس. بالنسبة إلى ACBs ، بالإضافة إلى ما سبق ، افحص نظام الهواء للتسربات ، والتحقق من إعدادات الضغط ، وتنظيف أو استبدال مرشحات الهواء. تتطلب VCBs التحقق من مقاطع الفراغ للتسربات ، وفحص آلية التشغيل ، وضمان المحاذاة السليمة لجهات الاتصال. من المهم أيضًا الاحتفاظ بسجلات أنشطة الصيانة ، بما في ذلك تاريخ ، ونوع الصيانة المنجزة ، وأي مشكلات موجودة.
كيفية اختبار قاطع الدائرة الصناعية
يعد اختبار قواطع الدوائر الصناعية أمرًا ضروريًا للتحقق من أدائها والتأكد من أنها ستعمل بشكل صحيح في حالة حدوث خطأ. بالنسبة إلى MCCBs و ACBs ، تتضمن الاختبارات الشائعة اختبار الرحلة ، حيث يتم تعثر الكسارة يدويًا لضمان عمل الآلية بشكل صحيح ، واختبار مقاومة العزل ، والذي يقيس المقاومة بين اتصالات الكسارة والأرض للتحقق من انهيار العزل. تتطلب VCBs اختبارات إضافية ، مثل اختبار تكامل الفراغ للتأكد من عدم وجود تسرب في المقاطع الفراغية ، واختبار مقاومة التلامس للتحقق من حالة جهات الاتصال. يجب إجراء هذه الاختبارات من قبل الموظفين المؤهلين باستخدام المعدات المعايرة وفقًا لتوصيات الشركة المصنعة.
دورة الحياة واستبدال الاعتبارات
تعتمد دورة حياة قاطع الدائرة الصناعية على عوامل مثل الاستخدام وظروف التشغيل وممارسات الصيانة. بشكل عام ، فإن MCCBs و ACBs لها عمر من 10 إلى 15 عامًا ، في حين أن VCBs يمكن أن تستمر 20 عامًا أو أكثر مع الصيانة المناسبة. ومع ذلك ، فإن البيئات القاسية ، والتعثر المتكرر ، ونقص الصيانة يمكن أن تقصر عمرها. تشمل العلامات التي تشير إلى أن الكسارة أن تحتاج إلى استبدال متكرر ، وصعوبة إعادة تعيين ، والأضرار المرئية للسكن أو الاتصالات ، والفشل في اجتياز الاختبار. عند استبدال الكسارة ، من المهم اختيار نموذج متوافق مع النظام الكهربائي ويلبي نفس المعايير أو أعلى المعايير الأصلية. من الجيد أيضًا التفكير في الترقية إلى نموذج أحدث وأكثر كفاءة يوفر ميزات متقدمة ، مثل إمكانيات المراقبة الذكية.
7.
فوائد قواطع الدوائر الصناعية الذكية
توفر قواطع الدوائر الصناعية الذكية مجموعة من الفوائد على قواطع التقليدية ، مما يجعلها شعبية متزايدة في المرافق الصناعية الحديثة. تتمثل إحدى المزايا الرئيسية في المراقبة والتحكم عن بُعد ، مما يسمح للمشغلين بالتحقق من حالة الكسارة ، مثل تاريخ الجهد والتجديد والرحلات ، من موقع مركزي باستخدام جهاز كمبيوتر أو جهاز محمول. وهذا يتيح الصيانة الاستباقية واستكشاف الأخطاء وإصلاحها السريعة ، مما يقلل من التوقف. توفر Breakers الذكية أيضًا بيانات في الوقت الفعلي حول استهلاك الطاقة ، مما يساعد المرافق على تحسين استخدام الطاقة وتقليل التكاليف. يمكن برمجتها لتتجول تلقائيًا في ظل ظروف محددة ، مثل الأحمال الزائدة أو درجات الحرارة المرتفعة ، ويمكنها إرسال تنبيهات إلى المشغلين عند حدوث خطأ. بالإضافة إلى ذلك ، يمكن لـ Smart Breakers الاندماج مع أنظمة إدارة المباني الأخرى ، مثل أنظمة إدارة الطاقة وأنظمة إنذار الحريق ، لتحسين السلامة والكفاءة.
التكامل مع SCADA وأنظمة مراقبة الطاقة
يتيح أنظمة التكامل مع SCADA (التحكم الإشرافي واكتساب البيانات) قواطع الدوائر الصناعية الذكية أن تكون جزءًا من نظام تحكم صناعي أكبر ، مما يوفر للمشغلين رؤية شاملة للنظام الكهربائي وتمكين التحكم عن بعد من Breakers من واجهة SCADA. يسهل هذا التكامل المراقبة المركزية والتحكم في قواطع متعددة عبر منشأة ، مما يؤدي إلى تحسين الكفاءة التشغيلية وتقليل الحاجة إلى الموظفين في الموقع. يمكن أيضًا دمج أنظمة مراقبة الطاقة مع Breakers الذكية لجمع وتحليل بيانات استهلاك الطاقة ، وتحديد المناطق التي يمكن توفير الطاقة فيها وتحسين استخدام الموارد الكهربائية. من خلال الجمع بين البيانات من Breakers الذكية وأنظمة أخرى ، يمكن للمرافق اتخاذ قرارات أكثر استنارة حول إدارة الطاقة والصيانة وترقيات النظام.
8. الخلاصة: تحسين السلامة مع الكسارة الصناعية المناسبة
تعتبر قواطع الدوائر من الدرجة الصناعية مكونات مهمة في النظم الكهربائية الصناعية ، مما يوفر حماية أساسية ضد الأحمال الزائدة والدوائر القصيرة والأخطاء الكهربائية الأخرى. إنهم يلعبون دورًا حيويًا في ضمان سلامة الموظفين ، ومنع أضرار المعدات ، وتقليل وقت التوقف عن العمل في المرافق الصناعية. من خلال اختيار قاطع الدائرة الصناعية المناسبة استنادًا إلى عوامل مثل الجهد ، والقدرة الحالية ، والكسر ، وبيئة التطبيق ، واتباع إجراءات الصيانة والاختبار المناسبة ، يمكن للمرافق تحسين سلامة وموثوقية أنظمتها الكهربائية.
قبل الانتهاء من عملية شراء قاطع الدائرة ، من المهم المرور من خلال قائمة مرجعية لضمان اتخاذ القرار الصحيح. ويشمل ذلك التحقق من أن الكسارة تلبي الجهد والتصنيفات الحالية المطلوبة ، ولديه قدرة كسر كافية ، ويتوافق مع المعايير ذات الصلة (IEC أو UL) ، وهي مناسبة لبيئة التطبيق ، وتقدم الميزات اللازمة. يُنصح أيضًا بالتشاور مع مهندس كهربائي مؤهل أو مورد للحصول على مشورة الخبراء وضمان أن يكون الكسارة متوافقًا مع النظام الكهربائي الحالي. من خلال اتخاذ هذه الخطوات ، يمكنك اختيار قاطع الدائرة الصناعية التي توفر حماية موثوقة وتلبية الاحتياجات المحددة لمرفقك.
9. اليوكي قاطع الدائرة الصناعية
يجمع قاطع الدائرة الصناعية Yuanky بين المظهر الخارجي الأنيق مع المكونات الداخلية الوعرة ذات الدرجة الصناعية. تم تصميمه من خلال خطوط الإنتاج المتقدمة واختباره بدقة وفقًا لمعايير ISO 9001: 2000 ، فإنه يقدم حماية موثوقة وحماية للدوائر القصيرة عبر أنواع مثل MCCBs. شركاء المشتريات ، ندعوك لاستكشاف مجموعتنا - اختيارك الموثوق به من أجل السلامة الكهربائية القوية.
9. التعليمات
ما هو قاطع الدائرة الصناعية؟
إن قاطع الدائرة الصناعية هو جهاز وقائي للخدمة الشاقة المصمم للأنظمة الكهربائية عالية الجودة-أكثر قوة من النماذج السكنية-يمكن تشكيلها من مقاطعة الحمولة الزائدة والدوائر القصيرة والأخطاء لحماية العتاد والموظفين.
كيف يمكنني اختيار الكسارة الصناعية المناسبة؟
تتضمن المعلمات الرئيسية:
L الجهد والتصنيف الحالي متطابق مع مواصفات النظام
L كسر القدرة (ICU/ICS) ≥ خطأ محتمل
منحنى الرحلة ونوعه (حراري مغنطيسي ، إلكتروني) مناسب لتحميل الديناميات
ل مناسبة للبيئة (درجة الحرارة ، الرطوبة ، الغبار)
الامتثال للمعايير (IEC ، UL)
ما هي الأنواع الرئيسية من قواطع الدوائر الصناعية؟
تشمل الأنواع الشائعة:
L MCCB (حالة مقولبة) للأحمال الثقيلة منخفضة الجهد
L ACB (قاطع دائرة الهواء) لتوزيع الطاقة منخفضة الجهد
L VCB (فراغ) للأنظمة الصناعية المتوسطة الجهد
L SF₆ Breakers لنقل الجهد العالي يصل إلى 800 كيلو فولت
