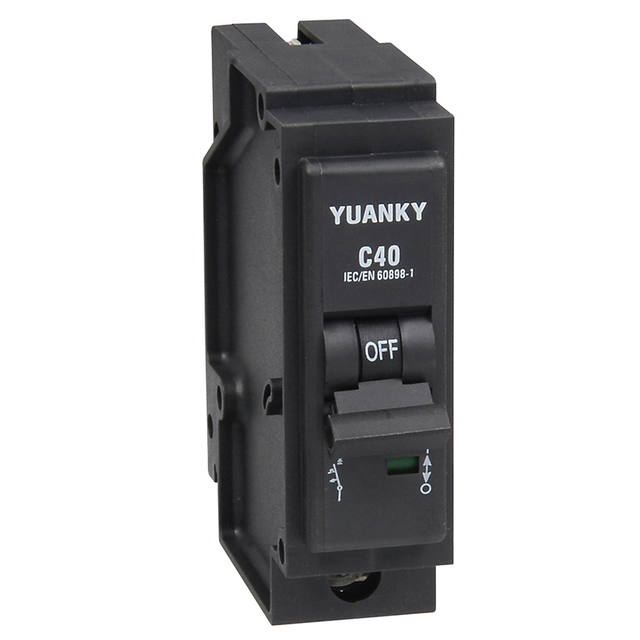

Especificaciones eléctricas
Tensión nominal | 230V/400V;50/60Hz | |
Capacidad de ruptura nominal | 10kA IEC898 (0,5~63A) | |
Capa de ruptura de cortocircuito de CC | Máx. 48 V (S7..., 10 kA) multipolar | |
Máx. 250 V (S7…6 kA) multipolar | ||
Característica de viaje | C,D Tipo Curva característica | |
Fusible máximo al que se puede conectar | 100 A gL (>10 kA) | |
Grado de selección | 3 | |
Temperatura ambiente de trabajo | -5 a +40 ℃ | |
Grado de protección de la caja | IP40 (instalar después) | |
BH-M6 | 40 ℃ | |
Vida | Eléctrico | No menos de 8000 veces de operación de conmutación |
Mecánico | No menos de 20000 veces la operación de conmutación |
Especificaciones eléctricas
La longitud del plano expuesto. | 45mm |
Altura del gabinete | 80mm |
Ancho del gabinete | 17,5 mm en cada polo (forma de montaje) |
manera montada | El carril estándar IEC de 35 mm |
manera terminal | El terminal de doble propósito puede conectar generatriz y cable |
Capacidad del bloque de terminales | Conductor1-25 mm; Espesor de la generatriz 0,8-2 mm |
Especificación de tecnología
Conforme al último estándar de IEC y GB10963-99 Disparo y ajuste de corriente precisos
Alta capacidad de corte hasta 10kA
Alta capacidad de limitación de corriente para realizar la alta selección.
El terminal dual en dos lados es adecuado para el electroducto y el conductor unipolar Serie de accesorios multifunción
Tornillo de cableado de canal combinado con gran torque y cableado sólido y cableado rápido Dirección de suministro de energía de línea entrante libre
El producto DC podría usarse en campos como comunicaciones o vehículos eléctricos, etc.
Tipo | S7-0.5/3/C,S7-1/3/C,S7-2/3/C S7-3/3/C,S7-4/3/C,S7-6/3/C S7-10/ 3/C,S7-16/3/C,S7-20/3/C S7-25/3/C,S7-32/3/C,S7-40/3/C S7-50/3/C, S7-63/3/C | S7-2/3/D,S7-4/3/D,S7-6/3/D S7-10/3/D,S7-16/3/D,S7-20/3/D S7-25/ 3/D,S7-32/3/D,57-40/3/D |
S7-6/1N-2/C,S7-10/3N-2/C 57-20/3N-2/C,57-25/3N-2/C S7-32/3N-2/C,S7- 40/3N-2/C S7-50/3N-2/C,S7-63/3N-2/C | ||
S7-1/4/C,S7-3/4/C,S7-6/4/C S7-10/4/C,S7-16/4/C,S7-20/4/C S7-25/ 4/C, 57-32/4/C, 57-40/4/C S7-50/4/C, S7-63/4/C | S7-2/3N/D,S7-4/3N/D,S7-6/3N/D S7-10/3N/D,S7-16/3N/D,S7-20/3N/D 57-25/ 3N/D,57-32/3N/D,S7-40/3N/D | |
Corriente nominal en (A) | 0,5,1,2,3,4,6,10,16,20,25, 32,40,50,63 | 2,4,6,10,16,20,25,32,40 |
Potencia de carga
Aplicado a la serie multipolar s7.
Temperatura correspondiente y carga de trabajo permitida de n interruptores: loL=1.K/T)Kn(N)
contorno y dimensiones de montaje
