Sectionneur de point neutre série YUANKY GW8/GW13

Partager avec :

Sectionneur de point neutre série YUANKY GW8/GW13

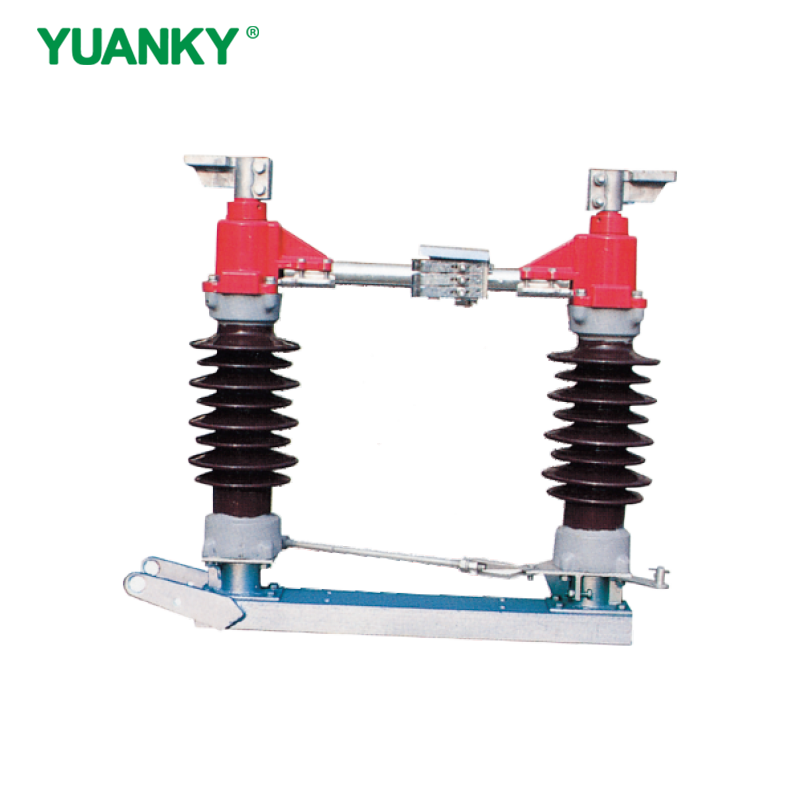

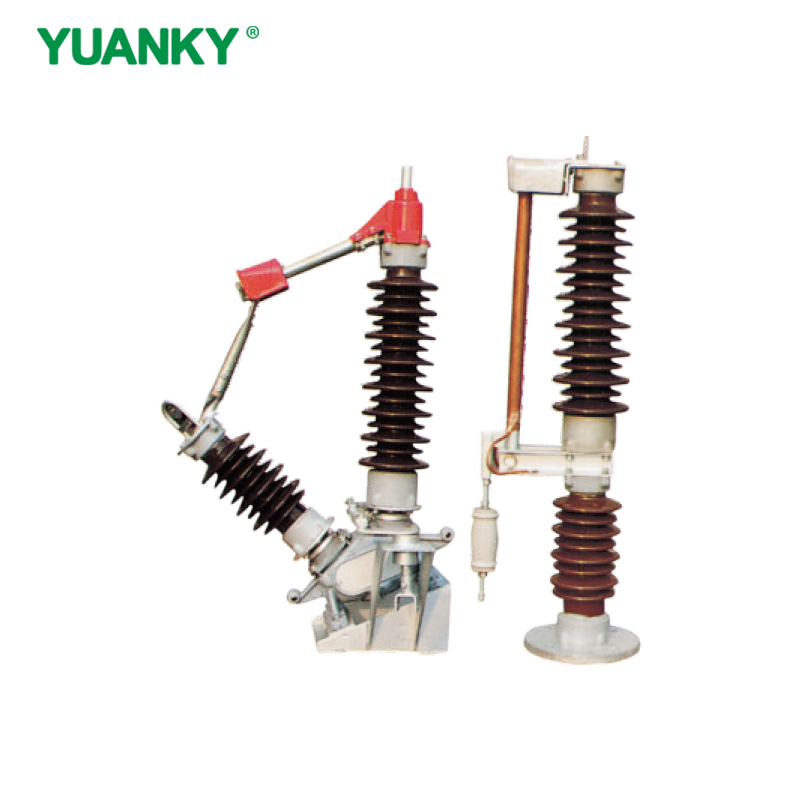

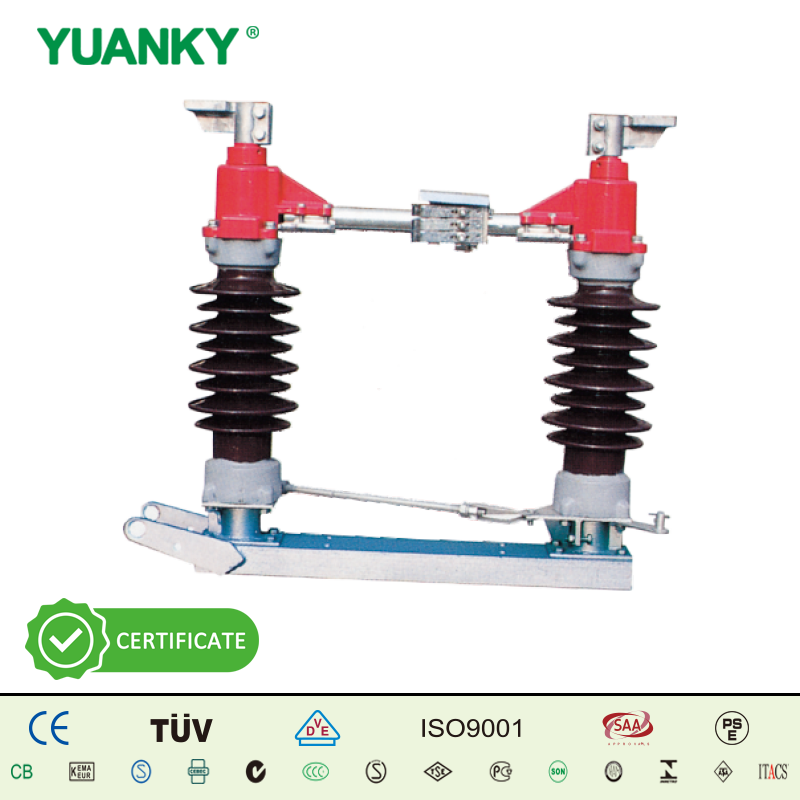

Les sectionneurs de point neutre des séries Yuanky GW8 et GW13 sont des équipements d'isolation haute tension extérieurs, conçus pour l'isolation du point neutre dans le système de réseau électrique avec des performances fiables.

Disponibilité:



Renseigner Ajouter au panier

Modèle:
Sectionneur de point neutre série GW8/GW13
Marque:
YUANKY
Produit intercontinental :
Amérique, Europe, Grande-Bretagne, Australie, Asie du Sud-Est, Philippines, I, Afrique, Français, Arabe

Description du produit

Les sectionneurs à point neutre des séries Yuanky GW8 et GW13 contiennent plusieurs spécifications couvrant 40,5 kV, 72,5 kV et 126 kV, le courant nominal de tous les modèles est de 630 A, ils ont une bonne capacité de tenue au courant de courte durée et à la tension de tenue aux chocs de foudre, et la durée de vie mécanique peut atteindre 2 000 fois. La série GW8 peut être équipée d'un mécanisme manuel CS8‑5 ou d'un mécanisme électrique horizontal CJ6, tandis que la série GW13 prend en charge le mécanisme manuel CS17‑G ou le mécanisme électrique CJ2‑G. GW13 dispose également d'indicateurs d'écart d'isolation minimum après ouverture et de résistance du circuit principal. Ces produits ont différents niveaux de poids unipolaire et de distance de fuite pour répondre à diverses demandes d'isolation de point neutre du réseau électrique extérieur.

Paramètres techniques

Article	Unité	GW8‑40.5	GW8‑72.5	GW8‑126
Tension nominale	kV	40.5	72.5	126
Courant nominal	UN	630	630	630
Courant de tenue de courte durée nominal 4s	kA	20	20	20
Courant de tenue de crête assigné	kA	50	50	50
Tension de tenue à fréquence industrielle 1 min (valeur efficace)	kV	80	140	230
Tension de tenue aux chocs de foudre (crête)	kV	185	325	450
Durée de vie mécanique	fois	2000	2000	2000
Charge mécanique nominale de la borne de connexion Longitudinale	N	800	800	800
Charge mécanique nominale de la borne de connexion Latérale	N	200	200	200
Distance de fuite spécifique	mm/kV	16 (niveau I)	16 (niveau II)	25 (niveau III)
Couple de manœuvre du mécanisme manuel	Nm	≤ 200	≤ 200	≤ 200
Poids total d'un seul ensemble	kilos	120	120	200
Mécanisme de soutien		Mécanisme manuel CS8‑5 ou mécanisme électrique horizontal CJ6	Mécanisme manuel CS8‑5 ou mécanisme électrique horizontal CJ6	Mécanisme manuel CS8‑5 ou mécanisme électrique horizontal CJ6
