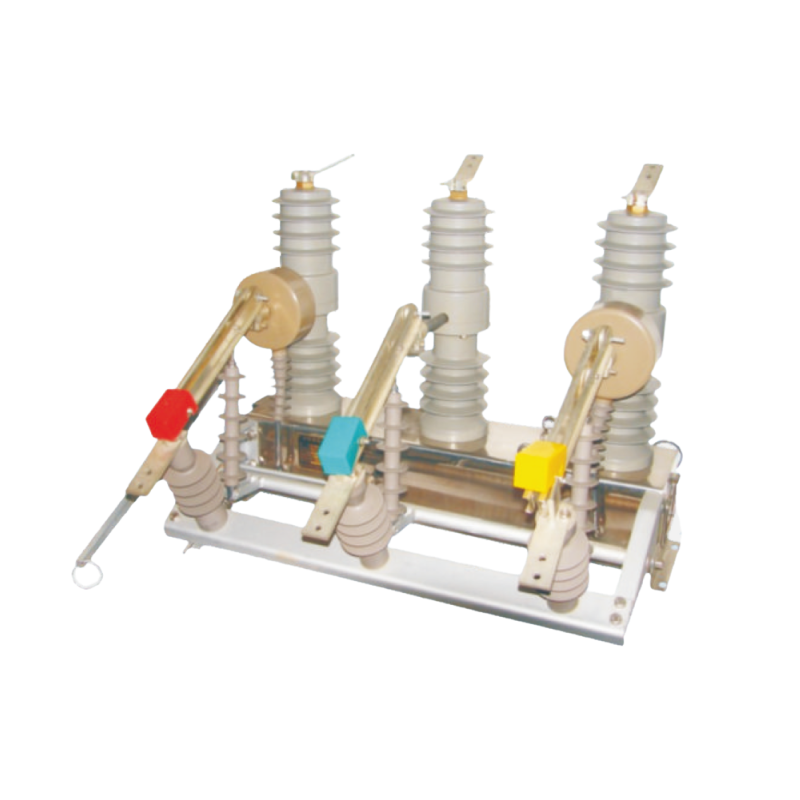

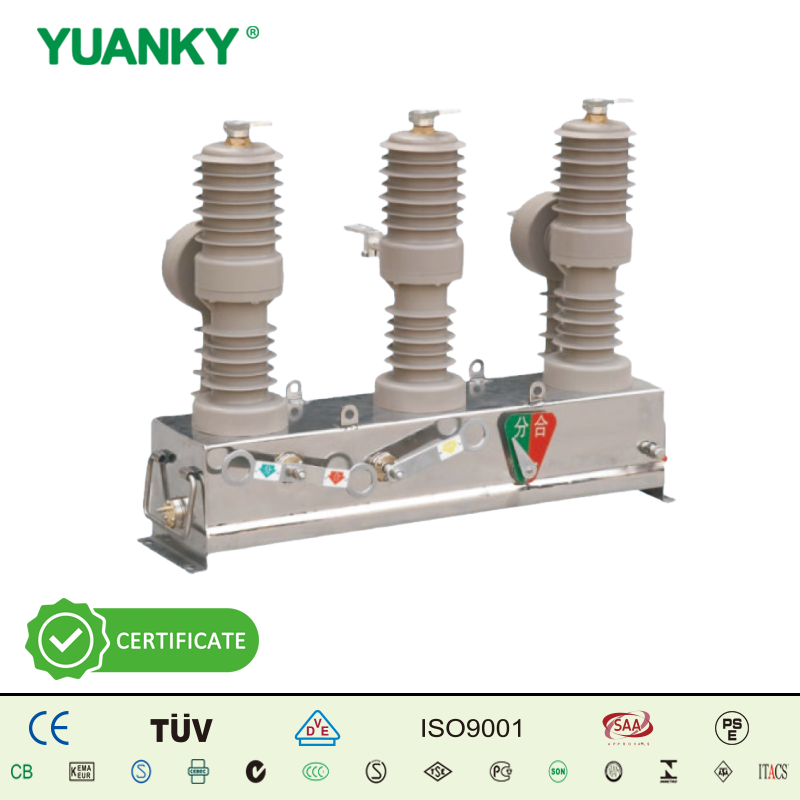

Disjuntor de vácuo magnético permanente HV externo série ZW32M‑12/ ZW32‑12/ ZW32‑12G
YUANKY
América, Europa, Grã-Bretanha, Austrália, Sudeste Asiático, Filipinas, I, África, Francês, Árabe

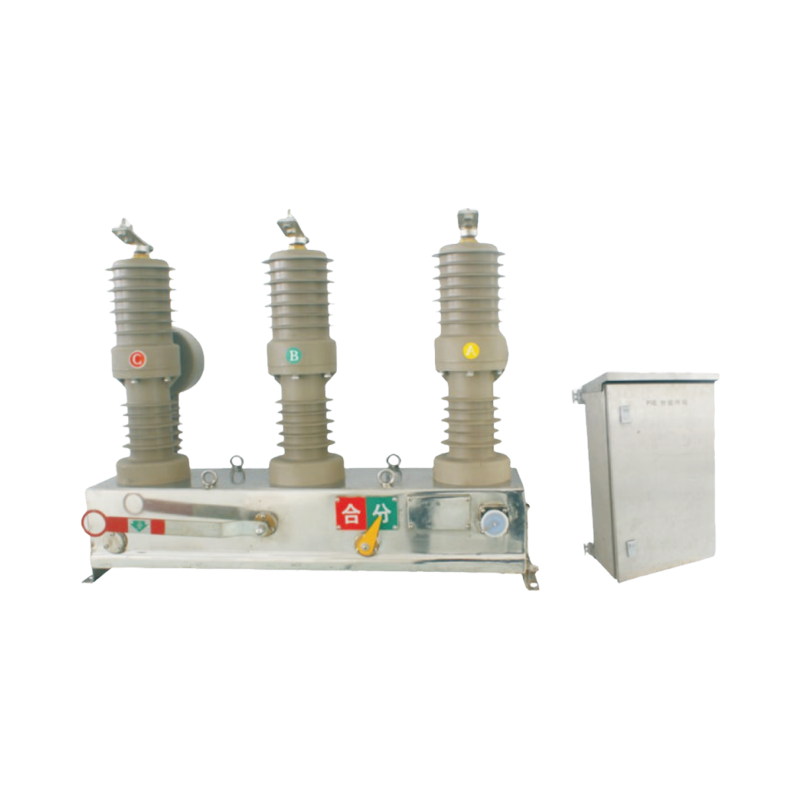

O disjuntor a vácuo magnético permanente HV externo das séries Yuanky ZW32M-12, ZW32-12 e ZW32-12G é adequado para locais com operação frequente, pode ser dividido em tipo de mecanismo de operação de mola e tipo de mecanismo de operação de ímã permanente de acordo com diferentes estruturas. Este disjuntor pode ser combinado com o controlador para formar um religador, realizando quatro funções remotas, incluindo controle remoto, medição remota, sinalização remota e regulação remota. Possui corrente nominal de 630A e opções de corrente nominal de interrupção de curto-circuito de 12,5kA, 16kA e 20kA, sua vida mecânica chega a 10.000 vezes. Possui desempenho de isolamento confiável e parâmetros operacionais estáveis, com tripper de sobrecorrente equipado e suporta tensão operacional DC220V ou AC220V para controle e circuito auxiliar, amplamente utilizado para proteção e controle de rede de distribuição de energia externa.
Parâmetros Técnicos
Item |
Unidade |
Parâmetros |
|---|---|---|
Tensão nominal |
kV |
12 |
Nível de isolamento nominal de 1min de tensão suportável de frequência de energia (teste seco/teste úmido) Tensão suportável ao impulso relâmpago (valor de pico) |
kV |
Fase-terra e fase-fase:42; Pausa:48 Isolamento externo ao solo:34 Fase-terra e fase-fase:75; Pausa: 85 |
Frequência nominal |
Hz |
50 |
Corrente nominal |
UM |
630 |
Corrente nominal de interrupção de curto-circuito |
ka |
12.5/16/20 |
Interrupção de curto-circuito nominal e corrente de fechamento (pico) |
ka |
50 |
Corrente suportável de pico nominal |
ka |
50 |
4s Corrente suportável nominal de curta duração |
ka |
20 |
Sequência de operação nominal |
0-0,3s-CO-180s-O |
|
Hora de fechamento/hora de intervalo |
EM |
25-50/15-50 |
Tempos de interrupção para corrente nominal de interrupção curta |
vezes |
30 |
Vida útil da máquina |
vezes |
10000 |
Tensão suportável de frequência de energia de 1min do circuito de controle e circuito auxiliar |
V |
2000 |
Tensão nominal de trabalho e tensão nominal do circuito auxiliar |
V |
DC220/AC220 |
Disparador de sobrecorrente Corrente nominal Desarmando a veracidade atual |
UM % |
5 ±10 |
