Pemutus litar mini (MCB) dan pemutus litar kes yang dibentuk (MCCBS) adalah kedua -dua peranti penting dalam sistem elektrik yang digunakan untuk melindungi daripada beban, litar pintas, dan kesalahan lain. Walaupun tujuannya sama, masih terdapat beberapa perbezaan antara kedua -dua dari segi kapasitansi, ciri -ciri tersandung, dan kapasiti pecah.
Pemutus Litar Miniatur (MCB)
Pemutus litar kecil (MCB) adalah peranti elektrik padat yang digunakan untuk melindungi litar dari litar pintas dan beban. Ia biasanya digunakan dalam pemasangan elektrik di bangunan kediaman dan komersial dan direka untuk melindungi litar individu dan bukannya keseluruhan sistem elektrik.

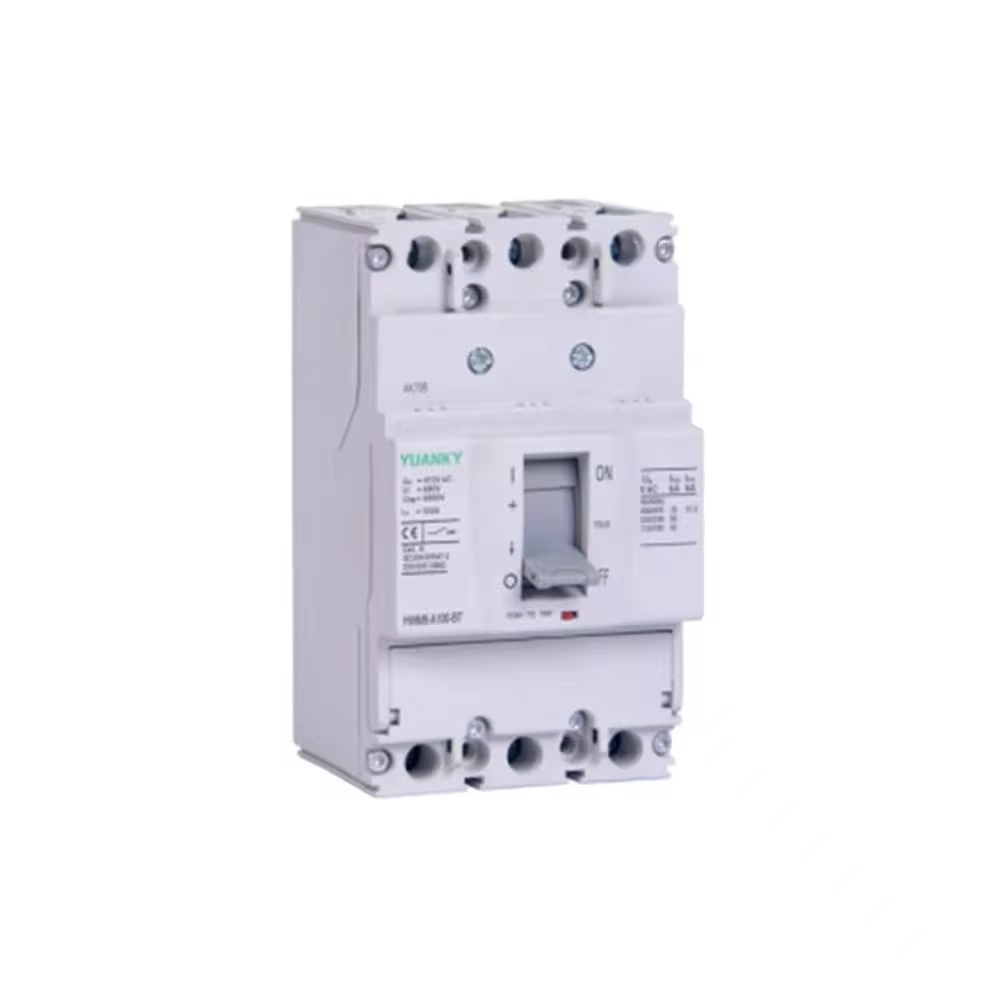

Pemutus Litar Kes yang Dicetak (MCCB)
Pemutus litar kes yang dibentuk (MCCB) adalah pemutus litar yang lebih besar dan lebih mantap yang juga digunakan untuk melindungi litar dari litar pintas, beban, dan kesalahan lain. MCCB direka untuk penarafan voltan dan semasa yang lebih tinggi untuk aplikasi kediaman komersial, perindustrian dan besar.
Perbezaan utama antara MCCB dan MCB
Struktur: MCBs lebih padat saiz daripada MCCBS. MCB terdiri daripada jalur bimetallic yang membungkuk apabila arus melebihi ambang tertentu, mencetuskan MCB dan membuka litar. Tetapi struktur MCCB lebih rumit. Mekanisme elektromagnet digunakan untuk mencetuskan litar apabila arus melebihi ambang tertentu. Di samping itu, MCCB mempunyai perlindungan magnet termal untuk melindungi daripada beban dan litar pintas.
Kapasiti: MCB biasanya digunakan untuk penarafan arus dan voltan yang lebih rendah di bangunan kediaman dan komersial. Biasanya sehingga 1000V dan dengan penilaian antara 0.5A dan 125A. MCCB direka untuk aplikasi komersial perindustrian dan besar dan boleh mengendalikan arus dari 10 amp ke 2,500 amp.
Kapasiti Breaking: Kapasiti Breaking adalah jumlah maksimum kesalahan semasa pemutus litar boleh melakukan perjalanan tanpa menyebabkan kerosakan. Berbanding dengan MCB, MCCB mempunyai kapasiti pecah yang lebih tinggi. MCCB boleh mengganggu arus sehingga 100 ka, manakala MCBs mampu mengganggu 10 ka atau kurang. Oleh itu, MCCB lebih sesuai untuk aplikasi dengan kapasiti pecah yang tinggi.
Ciri -ciri Tripping: Kelebihan MCCB dan MCB adalah tetapan perjalanan laras. MCCB membolehkan pelarasan individu perjalanan semasa dan masa kelewatan untuk perlindungan sistem dan peralatan elektrik yang lebih cekap. Sebaliknya, MCBS mempunyai tetapan perjalanan tetap dan biasanya direka untuk perjalanan pada nilai semasa tertentu.
Kos: MCCBS cenderung lebih mahal daripada MCB kerana saiz, ciri berfungsi, dan lain -lain. MCCBS terutamanya mempunyai kapasiti yang lebih tinggi dan tetapan perjalanan laras. MCB biasanya merupakan pilihan kos rendah untuk melindungi sistem dan peralatan elektrik kecil.
Kesimpulan
Ringkasnya, MCCBS dan MCBS memainkan peranan penting dalam melindungi litar dari litar pintas, beban, dan kesalahan lain dalam sistem elektrik. Walaupun fungsi atau tujuan kedua -duanya adalah serupa, masih terdapat perbezaan dalam permohonan. MCCBS lebih sesuai untuk sistem elektrik yang besar dengan keperluan semasa yang tinggi, sementara MCB lebih efektif dan lebih sesuai untuk melindungi sistem dan peralatan elektrik yang lebih kecil. Mengetahui perbezaan ini akan membantu anda memilih pemutus litar yang betul untuk keperluan khusus anda dan memastikan sistem elektrik anda tetap selamat dan cekap.
