Was ist RCBO, MCB, MCCB, ELCB, RCCB?

MCB, MCCB, ELCB, RCBO, RCCB: Erläuterung der verschiedenen Arten von Leistungsschaltern

RCBO (Residual Circuit Breaker mit Überlast):

● RCBO (Residual Current Circuit Breaker with Overcurrent Protection) ist eine Art umfassender Leistungsschalter, der Überstromschutz und Fehlerstromschutz bieten kann. Es handelt sich um ein wichtiges Sicherheitsgerät im Bereich der Haushalts- und Industrieelektrizität, das den Stromkreis im Falle einer Stromüberlastung oder eines Erdschlusses automatisch unterbrechen kann, um die persönliche Sicherheit und elektrische Geräte zu schützen. Um stabile Spannungsniveaus zu gewährleisten und vor Schwankungen zu schützen, kann die Integration von 3-Phasen-Spannungsstabilisatoren in Ihre Anlage von Vorteil sein.

● Es ist möglich, MCB und RCCB in einem Gerät (Fehlerstromschutzschalter mit Überlast-RCBO) zu kombinieren. Das Prinzip ist dasselbe, es sind jedoch mehrere Abschaltmethoden in einem Paket installiert.

Erfahren Sie mehr über die Funktionsprinzip von RCBO

MCB  (Miniatur-Leistungsschalter)

● Nennstrom nicht mehr als 100 A

● Auslösecharakteristik normalerweise nicht einstellbar.

● Thermischer oder thermisch-magnetischer Betrieb.



MCCB (Moulded Case Circuit Breaker):

● Bemessungsstrom bis 1000 A.

● Der Auslösestrom kann einstellbar sein

● Thermischer oder thermisch-magnetischer Betrieb.

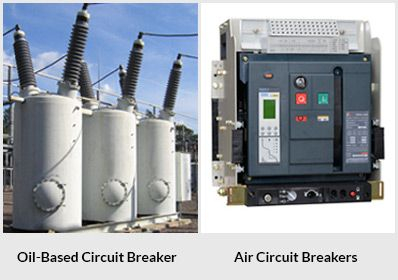

Offener Leistungsschalter:

● Bemessungsstrom bis 10.000 A

● Auslöseeigenschaften, oft vollständig anpassbar, einschließlich konfigurierbarer Auslöseschwellenwerte und Verzögerungen

● In der Regel elektronisch gesteuert – einige Modelle sind mikroprozessorgesteuert.

● Wird häufig für die Hauptstromverteilung in großen Industrieanlagen verwendet, wo die Leistungsschalter zur einfacheren Wartung in ausziehbaren Gehäusen angeordnet sind.

Vakuum -Leistungsschalter:

● Mit Nennstrom bis 3000 A

● Diese Unterbrecher unterbrechen den Lichtbogen in einer Vakuumflasche

● Diese können auch bei bis zu 35.000 V eingesetzt werden. Vakuumschalter haben tendenziell eine längere Lebenserwartung zwischen den Überholungen als offene Leistungsschalter.

RCD (Residual Current Device) / RCCB (Fehlerstromschutzschalter):

● Phase (Leitung) und Neutralleiter, beide Drähte über RCD verbunden

● Es löst den Stromkreis aus, wenn ein Erdschlussstrom vorliegt.

● Die Strommenge, die durch die Phase (Leitung) fließt, sollte durch den Neutralleiter zurückfließen

● Es erkennt durch RCD. Jegliche Nichtübereinstimmung zwischen zwei Strömen, die durch Phase und Neutralleiter fließen, wird durch RCD erkannt und der Stromkreis innerhalb von 30 Millisekunden unterbrochen

● Wenn ein Haus über ein Erdungssystem verfügt, das an einen Erdungsstab und nicht an das Haupteingangskabel angeschlossen ist, müssen alle Stromkreise durch einen FI-Schutzschalter geschützt sein (da sonst nicht genügend Fehlerstrom zum Auslösen eines MCB vorhanden sein kann).

● Am weitesten verbreitet sind 30-mA- (mlliamp) und 100-mA-Geräte. Ein Stromfluss von 30 mA (oder 0,03 Ampere) ist ausreichend klein, um sehr viel Strom zu erzeugen

Im Vergleich zu dem Strom, der in einer spannungsführenden Erde ohne ist es schwierig, einen gefährlichen Stromschlag zu empfangen. solchen Schutz fließen kann (Hunderte von Ampere),

● Ein 300/500-mA-FI-Schutzschalter kann verwendet werden, wenn nur Brandschutz erforderlich ist. z. B. an Beleuchtungsstromkreisen, wo die Gefahr eines Stromschlags gering ist

● RCDs sind eine äußerst wirksame Form des Stoßschutzes.

Einschränkung des RCCB:

● Elektromechanische Standard-RCCBs sind für den Betrieb mit normalen Versorgungswellenformen ausgelegt und es kann nicht garantiert werden, dass sie funktionieren, wenn  von Lasten keine Standardwellenformen erzeugt werden. Am gebräuchlichsten ist die Halbwellen-Gleichstromwellenform, die manchmal auch als pulsierender Gleichstrom bezeichnet wird und von  Halbleitern zur Geschwindigkeitsregelung erzeugt wird. Computer und sogar Dimmer.

● Es sind speziell modifizierte FI-Schutzschalter erhältlich, die mit normalem Wechselstrom und pulsierendem Gleichstrom betrieben werden können.

● RCDs bieten keinen Schutz vor Stromüberlastungen: RCDs erkennen ein Ungleichgewicht zwischen den Phasen- und Neutralströmen. Eine noch so große Stromüberlastung  kann nicht erkannt werden. Es ist eine häufige Ursache für Probleme bei Anfängern, einen MCB in einem Sicherungskasten durch einen RCD zu ersetzen. Dies kann erfolgen, um  den Stoßschutz zu erhöhen. Bei einem Live-Neutral-Fehler tritt ein Kurzschluss auf. oder eine Überlastung löst die CD nicht aus. und kann beschädigt sein. In der  Praxis wird wahrscheinlich der Haupt-MCB des Gebäudes oder die Betriebssicherung auslösen, so dass die Situation wahrscheinlich nicht zu einer Katastrophe führen wird. Es kann aber durchaus sein, dass dies der Fall ist

unbequem.

● Es ist jetzt möglich, einen MCB und einen RCD in einer Sinoleinheit zu erhalten. wird als RCBO bezeichnet (siehe unten). Das Ersetzen eines MCB durch einen RCBO derselben Nennleistung ist im Allgemeinen sicher.

Fehlauslösung des FI-Schutzschalters:

Plötzliche Änderungen der elektrischen Last können insbesondere bei alten Geräten zu einem kleinen, kurzzeitigen Stromfluss zur Erde führen. RCDs sind sehr empfindlich und arbeiten sehr schnell. Sie können auslösen, wenn der Motor eines alten Gefrierschranks abschaltet. Einige Geräte sind notorisch schwach, das heißt, sie erzeugen einen geringen, konstanten Stromfluss zur Erde. Es wird allgemein berichtet, dass einige Geräte von Computergeräten und Fernsehgeräten Probleme verursachen.

● RCD schützt nicht davor, dass eine Steckdose mit den stromführenden und neutralen Anschlüssen falsch herum verdrahtet wird

● RCD schützt nicht vor Überhitzung, die entsteht, wenn Leiter nicht richtig in ihre Anschlüsse eingeschraubt werden

● FI-Schutzschalter bieten keinen Schutz vor Neutra-Stößen, da der Strom im Neutralleiter und im Neutralleiter ausgeglichen ist. Wenn Sie also gleichzeitig den Neutralleiter und den Neutralleiter berühren (z. B. beide Anschlüsse einer Leuchte), kann es dennoch zu einem schweren Stromschlag kommen.

ELCB (Erdschlussschutzschalter)

● Phase (Leitung), Neutralleiter und Erdungskabel über ELCB verbunden

● ELCB arbeitet auf Basis des Erdableitstroms.

● Betriebszeit des ELCB:

● Die sicherste Stromgrenze, der der menschliche Körper standhalten kann, liegt bei 30 mA/s

● Angenommen, der Widerstand des menschlichen Körpers beträgt 5000 und die Spannung zur Erde beträgt 230 Volt

● Der Körperstrom beträgt 500/230 = 460 mA

● Daher muss der ELCB mit 30 mA/460 mA = 0,65 ms betrieben werden
